1、装置概况
芳烃抽提装置以裂解装置副产品粗裂解汽油，经汽油加氢装置进行加氢处理后的加氢裂解汽油为原料，生产苯、甲苯和混合二甲苯产品，设计处理能力为10万吨/年。装置采用环丁砜抽提技术，购买UOP专利和工艺包由中国石化北京设计院进行基础设计和详细设计，是化工区唯一一套国产装置。
2、 工艺特点
该工艺的主要特点如下：
A. 采用环下砜抽提工艺以环丁砜为抽提溶剂，可获得高回收率、高纯度的苯、甲苯和混合二甲苯产品。
B. 溶剂的沸点高，适合处理高沸点烃类进料。
C. 溶剂腐蚀性小，可采用碳钢设备。
D. 溶剂热稳定性好，溶剂损失小，且易处理。
E. 处理原料的灵活性大，既适用于加氢裂解汽油重整油、也适用于两者混合物和炼焦油。
3、工艺原理
本装置采用美国UOP环丁砜抽提技术，将环丁砜加到抽提塔中，因原料加氢汽油中各组分在环丁砚溶剂中溶解度不同，对各类烃的溶解度顺序为：芳烃＞环烷烃>烯烃＞链烷烃，全部芳烃和少量非芳烃溶解在溶剂中，最后形成富溶剂及抽余油，从而完成芳烃和非芳烃的分离，再经过真空水蒸汽精馏回收溶剂并获得混合芳烃.
精馏是根据被分离的液相混合物中各组分的相对挥发度不同，使汽液两相多次地部分汽化或冷凝进行传质、传热最终达到分离目的，所以精馏过程实际上是传质和传热两个过程都同时进行的综合物理过程。
4、 工艺流程
工艺流程：

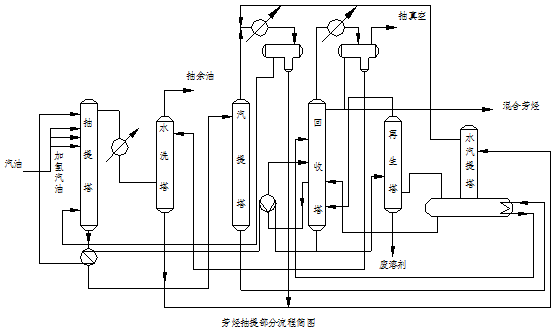

1、抽提单元：
本单元包括环丁砜抽提，抽余油水洗，汽提塔脱非芳，芳烃与环丁砜分离，水汽提及环丁砜溶剂再生等七个工序，其作用是完成加氢汽油C6 -C8馏份中芳烃和非芳烃的分离。芳烃抽提原料从储罐用泵直接送入抽提塔中，在抽提塔中原料中的芳烃及少量非芳烃被溶剂环丁砜溶解称为富溶剂，富溶剂从抽提塔底抽出进入汽提塔。塔底以轻烃作反洗液来增加抽提塔底的选择性。洗的目的在于提高芳烃产物的纯度，利用轻质的非芳烃置换抽提塔下部富溶剂中的重质非芳烃。
在汽提塔中用抽提蒸馏的方法将富溶剂中的非芳烃从塔顶脱出。
汽提塔底物为富含芳烃的环丁砜溶剂被送入回收塔中，回收塔采用真空水蒸汽蒸馏的方法将芳烃和环丁砜分离，芳烃从塔顶被分出。回收的芳烃产物被送往芳烃分离部分处理，回收塔底物即环丁砜溶剂用泵打入装置溶剂系统循环至抽提塔作贫溶剂，少部分溶剂送至溶剂再生塔进行再生。抽提塔顶部排出含有少量溶剂及微量芳烃。
抽提塔顶的非芳烃送入抽余油水洗塔，在塔中用水洗的办法回收非芳烃中的环丁砜，水洗后的非芳烃即抽余油用泵送出界区作为副产品，汽提塔利用蒸馏的办法从塔顶切割出轻质非芳烃，作为抽提塔的反洗液打回抽提塔。
从非芳烃水洗塔底部排出的含溶剂水和汽提塔顶回流罐水包来的含有微量非芳烃的水一并送至水汽提塔处理，用汽提的办法除去水中的轻质非芳烃，为的是防止由于非芳烃在系统中聚集而影响芳烃质量。抽提部分的水在系统中循环使用，长期的操作会发生部分环丁砜的分解，聚合，为了保证环丁砜溶剂的质量，设置溶剂再生塔，可以根据需要及时进行再生，脱除老化变质的溶剂，被脱除的老化变质溶剂定期排放装桶外送至焚烧炉烧掉。

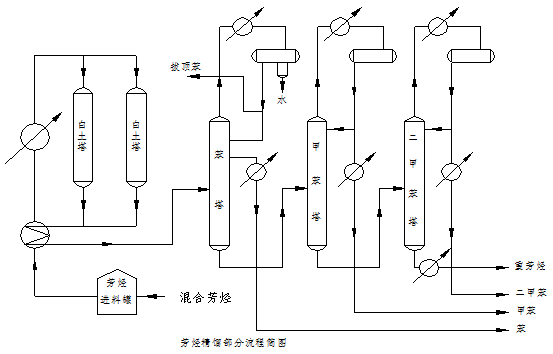

2、精馏单元：
芳烃抽提部分来的混合芳烃送往芳烃分离部分处理，芳烃分离部分设置白士塔，苯塔，甲苯塔及二甲苯塔。
混合芳烃首先用泵送至白士塔进行脱除烯烃处理后进入苯塔，产品苯从侧线（从上往下）第四层塔盘抽出，经冷却后送去苯班罐进行质量检验，合格后即作为产品出装置，苯塔顶为含有轻质非芳烃的拔顶苯，从回流罐底用泵抽出一部分作回流，另一部分送往芳烃抽提部分作为抽提塔的反洗剂。苯塔底用泵送入甲苯塔处理。
甲苯塔顶部产品为甲苯，甲苯经质量检验后送出界区。甲苯塔底芳烃进入二甲苯处理。二甲苯塔塔顶物为混合二甲苯，经冷却后送往检查罐经质量检查合格后。作为产品用泵送出装置，塔底物即为原料带入的少理重质芳烃产品，经冷却后用泵送出装置。
5、主要设备
芳烃抽提装置主要设备包括抽提塔、水洗塔、汽提塔、回收塔、再生塔、水汽提塔、白土塔、苯塔、甲苯塔、二甲苯塔。
6、主要质量控制点及注意事项
主要分析点：
SN6108、SN6104、SN6114、SN6105、SN6203、SN6206、SN6209、SN6102
6.1 SN6108
介质：加氢裂解汽油。
主要分析项目：原料组成、溴指数
分析目的：检查加氢裂解汽油质量
分析频次：每天白班取样
采样条件：低压、常温、汽油
提示：溴指数高、原料中芳烃含量高将影响装置的稳定运行
6.2 SN6104
介质：抽提塔返洗液。
主要分析项目：组成、溴价
分析目的：检查返洗质量以供操作调整
分析频次：每班一次
提示：返洗液中非芳含量过高过低及溴价过高对产品质量有影响
采样条件：低压、常温、汽油
6.3 SN6114
介质：抽余油。
主要分析项目：组成、溶剂含量
分析目的：检查抽余油水洗塔水洗效果及芳烃损失情况
分析频次：每班一次
采样条件：低压、常温、抽余油
提示：芳烃含量高、溶剂含量高影响装置溶剂消耗及三苯回收率
6.4 SN6105
介质：抽提油。
主要分析项目：组成、溶剂含量
分析目的：检查抽提效果及溶剂损失情况
分析频次：每班一次
采样条件：高压、常温、抽提油
提示：抽提油中苯含量过高、非芳含量过高及溶剂过多影响精馏产品质量及溶剂损失。
6.5 SN6203
介质：苯产品。
分析项目：纯度、非芳含量、甲苯含量、 密度、外观、色度Pt-Co、酸洗比色、总硫
分析目的：检验苯产品质量
分析频次：每班一次
采样条件：低压、常温、苯
注意事项：苯产品毒性大，要求带防毒面具。
6.6 SN6206
介质：甲苯。
主要分析项目：纯度、非芳含量、甲苯含量、密度、 外观、色度Pt-Co、酸洗比色、总硫
分析目的：检查甲苯产品质量
分析频次：每班一次
采样条件：低压、常温、甲苯
注意事项：甲苯毒性较大。
6.7 SN6209
介质：二甲苯。
主要分析项目：初馏点、终馏点
分析目的：检查二甲苯产品质量
分析频次：每班一次
采样条件：低压、常温、二甲苯
7、特别提示
·抽提的作用是利用贫溶剂的先择性，完成对加氢汽油中芳烃和非芳的分离。
·抽提油和抽余油中环丁砜的多少对生产影响不大，主要是造成溶剂的损失，影响装置的能耗。
·影响甲苯产品杂质超标的主要原因：抽提效果差、原料溴指数高、苯塔操作不好。
·白土塔因投用增加能耗，在产品能合格的情况下，一般不开白土塔，但开白土塔在溴指数高时对产品的质量有帮助。
·原料组成中芳烃含量高影响汽提塔的操作，容易引起汽提塔的发泡。
·装置安全注意事项：由于三苯都具有较大的毒性，因此采样时要带好防毒面具，加强自身保护。
